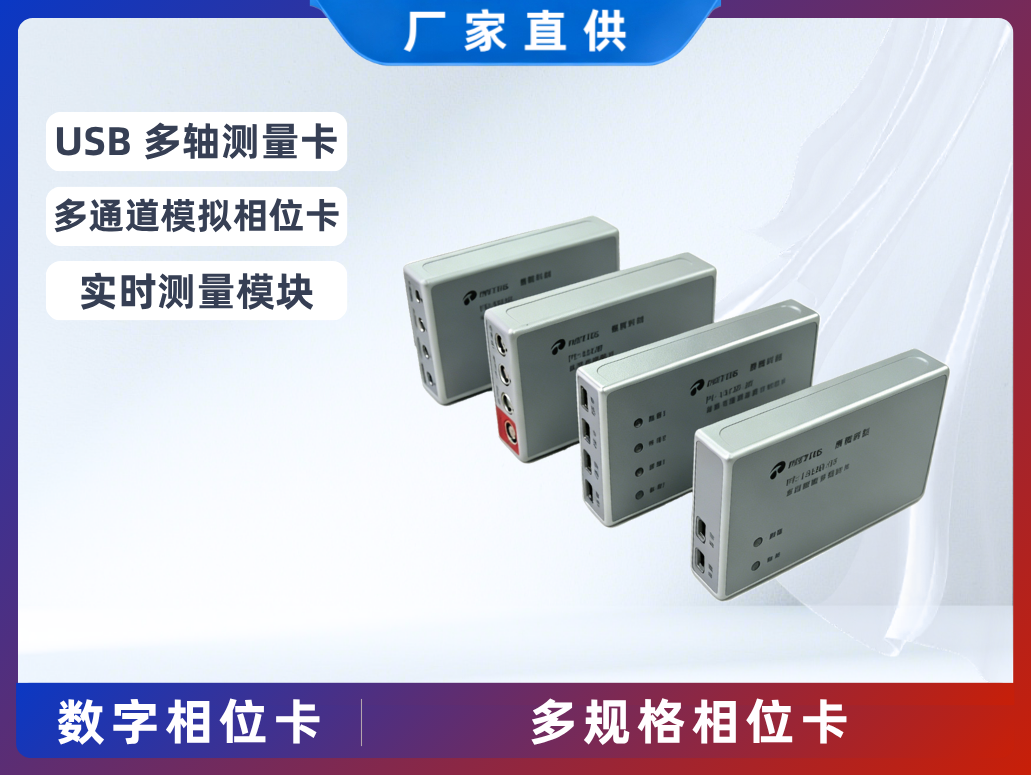

PT-1313F USB 多軸測量卡

USB 多軸測量卡是應用廣泛的通用電子測量?jī)x器，也是雙頻激光干涉測量系統實現高精度測量的核心器件。該卡可檢測相位、對雙頻干涉信號做整數計數，兼顧高精度與大范圍測量?jī)?yōu)勢；采用差動輸入及全數字化電路設計，具備優異抗干擾性能。

• 采用模擬信號SMB（內孔）輸入接口，用于測量雙頻干涉信號或其他相位信號

• 最多可同時接入1路參考信號和5路測量信號

• 配備USB 2.0接口，兼容USB 1.1

PT-1313G多通道模擬相位卡

該相位卡專用于高精度相位測量，可對激光外差干涉系統中的參考與測量信號進行比相，測量相位差，并支持整數計數，實現高精度與大范圍測量。可測量輸入信號頻率，具備自動采樣頻率計功能。

• 采用全數字化電路，可測量雙頻干涉信號及其他相位信號， 可同時實現1-4 軸測量

• 最多同時處理4路信號，支持信號完整性檢查

• 具備高數據采集率，通過USB 2.0接口（兼容USB 1.1）供電，無需外置電源，并支持軟件升級

PT-1318C實時測量模塊 & PT-1318D光纖相位卡

PT-1318C實時測量模塊是雙頻激光干涉儀的信號處理單元，適用于高精度實時位置或速度控制。它同步處理參考與測量信號，通過串行接口實時輸出位移和速度數據。該模塊集成了反饋控制、環境補償及相位卡功能，可自動完成折射率與熱膨脹修正，并支持高精度相位測量用于調試校驗。

典型應用：二維移動工作臺的實時反饋控制，以及長度比對或高精度位移測量。核心器件國產，軟硬件完全自主研發，擁有自主知識產權。

• 支持SSI接口的實時反饋控制與USB接口的高精度相位測量，可單獨或同時使用兩個接口

• 高數據刷新率（80MHz），數據年齡不確定度（±0.4ns）

• 除位移和速度外，還可提供占空比、頻率、信號完整性等信息；支持自動或用戶自主環境補償（通過USB或SSI）

• 支持現場固件在線升級，所有接口均可熱插拔

• PT-1318D內置光電探測器；支持雙頻激光通過光纖直接引入，無需外接信號接收器
